工件夹紧装置
特性
Hytec的空气推进工作支持有一个弹簧返回柱塞使用气压延长接触工件。支持任何外部应用负载,柱塞周围的套筒的柱塞,将它固定在。
空气推进工作支持允许收回的柱塞在工件加载/卸载操作。应用空气压力的工作支持轻轻地提高柱塞,直到它接触工件。调整气压将改变柱塞接触力。内的空气压力工作的支持也使污染物。
100876号的螺纹身体可能紧歧管安装在夹具或选择100877,其中包括100876号工作支持和安装基座安装在一个平面上对传统探究电路。这两个特性完全耐蚀结构。
极其密切的制造公差的柱塞垂直于工件和消除不准确锁定期间由于柱塞运动。锁定后,柱塞是绝对刚性和限制弹性挠曲.00007“每100磅。的负载。仅供基地,订单号500036。
- 1300磅。@ 5000 psi的最大能力
- 完全耐蚀结构
- 管汇山或传统的基地安装
- 1000 psi最低推荐的压力
视图目录——空气推进为我们
Swing /拉
特性
- 小足迹最小化面积在夹具上
- 低调减少整体固定高度
- 歧管安装消除接触管道,减少芯片积聚在夹具上
- “现场辊”设计提供行业最可靠的swing /拉机制
- 活塞/ Cam结合为夹紧动作提供了坚实的道路
- 典型的球与槽机制具有较高的潜在堵塞和损坏mis-aligned工件
- 简单的腔设计使更快的夹具制造
- 在单、双动版本可用
- 特殊杆压力密封保护内部夹组件
- 独特的排水系统频道污染物远离夹
- 耐腐蚀工程
- 热处理、镀铬活塞杆
- 廖挂载
- 独特的“活辊”回转机构,增加使用寿命
- Power-Tech™热处理的身体和长时间硬化凸轮磨损和耐蚀性
- 单作用和双作用模型
- 直接拉动能力480 - 5900磅。在5000 psi max。
查看目录-筒Swing /拉夹(美国)
特性
这些气缸缩回时液压加压上施加拉力夹紧元素或机制。直把应用程序,它们允许用户设计一个圆柱体变成一个夹具,同时保持热处理的可替换性,寿命长,耐腐蚀缸体。设计为单作用系统,气缸的返回春天是内置在活塞和不需要额外的设备空间。
拉缸的设计提供的墨盒安装在腔夹具建设者。所需的腔正常只是一个圆柱形孔去毛刺压力孔相交,提供流体连接。孔的深度匹配名义板厚所以缸可以很容易地两个板块之间的“夹”(如果需要的话)。在可能的情况下,针插入活塞的后面。这些针sub-plate中冲孔的指导下,将防止汽缸旋转调整时。通气孔应该提供,可以在适当的地方加上销孔。
- 最小的空间需求
- 5000 psi最大
- 杆刮水器排除污染物
- 管汇安装消除暴露油管
- 电镀& Power-Tech™过程抵抗腐蚀
- 单作用,回位弹簧
- 回位弹簧包括
- Power-Tech™治疗身体长期磨损和耐蚀性
查看目录——拉缸筒
特点:
Hytec边缘夹执行三个功能:定位工件,夹紧水平对二次定位器和夹紧对主定位面垂直。这个组合的水平和垂直夹紧力可以定位和安全的许多地方不需要其他夹。
这些夹子非常紧凑的相对于夹紧力,可用在传统或歧管安装版本。只有1英寸高,其低调的设计允许他们仍低于大多数工件加工不受限制的访问部分的上表面。
100986年夹紧管汇安装设计。100863夹有三个压力港口方便安装和简单链接多个夹。慷慨的0.188”中风补偿工件的变化。包括可拆卸的安装/定位衬套。
- 15度角夹紧
- 镀硬,锯齿叶缘,握爪
- 单作用
- 硬化工具钢活塞
- 三个压力端口(100863)
- 紧凑的设计
- 双,镀锌的返回弹簧
- 常规和管汇安装版本
查看目录——夹为边缘我们
特性
Hytec流体的推进工作支持有一个弹簧柱塞液压延伸到接触工件。支持任何外部应用负载,柱塞周围的套筒的柱塞,将它固定在。
流体推进工作支持允许收回的柱塞在工件加载/卸载操作。工作支持提供自己的内部排序的活塞轻轻提高柱塞,直到它接触工件。弹簧活塞和柱塞限制了工件之间的接触力。
100882螺纹的身体可能紧歧管安装在夹具或选择100883,其中包括100882号工作支持和安装基座安装在一个平面上对传统探究电路。这两个特性完全耐蚀结构。
极其密切的制造公差的柱塞垂直于工件和消除不准确锁定期间由于柱塞运动。锁定后,柱塞是绝对刚性和弹性挠曲限制为每100磅0.00004”。的负载。为基地,为传统安装订单号500028,421728箱安装。
- 4000磅。@ 5000 psi的最大能力
- 完全耐蚀结构
- 管汇山或传统的基地安装
- 小,过滤呼吸/其他按钮,以适应复杂的工件
- 1000 psi最低推荐的压力
查看目录-流体为前进我们
特点:
回位弹簧,这些单作用气缸为应用程序设计,高力和较低的总高度需求。夹紧装置的理想的地方,空间是有限的。加冕活塞使他们适合驱动皮带夹,联系或直接接触工件。气缸的身体是热处理使用特殊工艺异常磨损和耐蚀性。三个尺寸可供选择——最大的只有2”高与最大部队从4920磅。22150磅。每个气缸都有一个内置的重型弹簧快速回报,和表面热处理后活塞使用寿命长。
100855年和100925年使用相同的坚固设计不同的安装选项。专为侧面安装,四年级8安装螺丝很容易抵制的力量夹所以没有额外的停止或夹安装结构是必要的。
- 较低的总高度
- 镀铜的活塞
- 活塞杆压力密封
- 重型回位弹簧
- 热处理和电镀缸体
- 单作用
- Power-Tech™治疗身体长期磨损和耐蚀性
查看目录——低调圆柱体为我们
管汇安装
特性
- 独特的连接器套管提供积极的与夹具交配,减少潜在的泄漏或哭泣。
- 简单的螺纹孔腔的设计消除了需要交配表面
- 管汇设计消除了外部管道,降低夹具的高度
- “现场辊”设计提供行业最可靠的swing /拉机制
- 活塞/ Cam结合为夹紧动作提供了坚实的道路
- 典型的球与槽机制具有较高的潜在堵塞和损坏失调的工件
- 在单、双动版本可用
- 特殊杆压力密封保护内部夹组件
- 独特的排水系统频道污染物远离夹
- 耐腐蚀工程
- 热处理、镀铬活塞杆
- 廖挂载
- 独特的“活辊”回转机构,增加使用寿命
- Power-Tech™热处理的身体和长时间硬化凸轮磨损和耐蚀性
- 单-和双作用模型是在尺寸上可以互换
- 直接拉动能力480 - 1472磅。在5000 psi max。
视图目录——歧管安装夹(美国)
特性
单螺杆安装和可调夹紧螺钉使这些夹子容易定位夹具适应各种工件尺寸,并使设置和调整的速度比其他方法。此外,它使你工作几块大小不改变装置。当安装在t形槽机表,需要设备通常是消除。
摇摆夹操作非常类似,除了有夹紧臂向工件直线搬出去而不是旋转90°,使它们适合应用的形状固定或部分不允许夹在摇摆的空间。
这些夹子是可用的最大夹紧力高达8295磅。:最小工作压力是500 psi,最大是3500 psi。
- 单引号或双作用
- 单螺杆安装
- 内部顺序阀
- 可调夹紧螺钉
- t形槽可安装的
- SAE和不扩散核武器条约》移植版本
收回夹修改信息
- 标准的手臂可以用于特定的自定义应用程序。
- 标准夹紧臂1045钢铁热处理38 Rc马克斯。
- 修改/专门设计的夹紧手臂必须春天偏见或平衡臂枢轴点远离工件。
注意:修改武器可能没有相同的工件夹紧力标准夹子。锁模力不得计算通过使用下面的维度和气缸力数据。任何夹使用修改后的或自定义的手臂比标准更重的手臂,必须有其流量限制,以防止内部损伤。
查看目录——收缩夹为我们
特性
单螺杆安装和可调夹紧螺钉使这些夹子容易定位夹具适应各种工件尺寸,并使设置和调整的速度比其他方法。它还允许你夹几个工件尺寸不改变夹具。当安装在t形槽机表,需要设备通常是消除。
两个独立的执行机构用于执行夹紧功能。首先,气缸用于摇摆夹紧臂90°工件到位。然后第二个缸是测序主夹紧臂接触工件并托住它。
十二个夹子是可用的最大夹紧力高达8295磅。:六用左手与右手和六。最小工作压力是500 psi,最大是3500 psi。
- 单或双作用(见螺纹的身体风格- 365磅。)
- 单螺杆安装
- 内部顺序阀
- 可调夹紧螺钉
- t形槽可安装的
- SAE和不扩散核武器条约》移植版本
摇摆夹修改信息
- 标准的手臂可以用于特定的自定义应用程序。
- 标准夹紧臂1045钢铁热处理38 Rc马克斯。
- 修改/专门设计的夹紧手臂必须春天偏见或柜台加权,以便臂枢轴点远离工件。
- 武器必须停止,这样他们不主收回下面夹紧缸的高度。
注意:修改武器可能没有相同的工件夹紧力标准夹子。锁模力不得计算通过使用下面的维度和气缸力数据。任何夹使用修改后的或自定义的手臂更长或更重比标准的手臂,必须有流量限制,以防止内部损坏。
查看目录——摇摆夹为我们
特性
- 简单的螺纹孔腔的设计消除了需要交配表面
- 管汇设计消除了外部管道,降低夹具的高度
- “现场辊”设计提供行业最可靠的swing /拉机制
- 活塞/ Cam结合为夹紧动作提供了坚实的道路
- 典型的球与槽机制具有较高的潜在堵塞和损坏mis-aligned工件
- 在单、双动版本可用
- 特殊杆压力密封保护内部夹组件
- 独特的排水系统频道污染物远离夹
- 耐腐蚀工程
- 热处理、镀铬活塞杆
- 廖挂载
- 独特的“活辊”回转机构,增加使用寿命
- Power-Tech™治疗身体和长时间硬化凸轮磨损和耐蚀性
- 单-和双作用模型是在尺寸上可以互换
- 直接把帽子。1472磅。在5000 psi最大
- 法兰顶部或底部安装
查看目录- Swing /拉夹为我们
Swing /拉
特性
- 全螺纹提供广泛的精确高度调整
- 简单的安装/删除
- “现场辊”设计提供行业最可靠的swing /拉机制
- o活塞/ Cam结合为夹紧动作提供了坚实的道路
- o典型球与槽机制具有较高的潜在堵塞和损坏mis-aligned工件
- 在单、双动版本可用
- 特殊杆压力密封保护内部夹组件
- 独特的排水系统频道污染物远离夹
- 耐腐蚀工程
- 热处理、镀铬活塞杆
- 独特的“活辊™”回转机构,增加使用寿命
- Power-Tech™治疗身体和长时间硬化凸轮磨损和耐蚀性
- 5000 psi max。
- 直接拉动能力480 - 5900磅。在5000 psi max。
查看目录-螺纹Swing /拉夹(美国)
特性

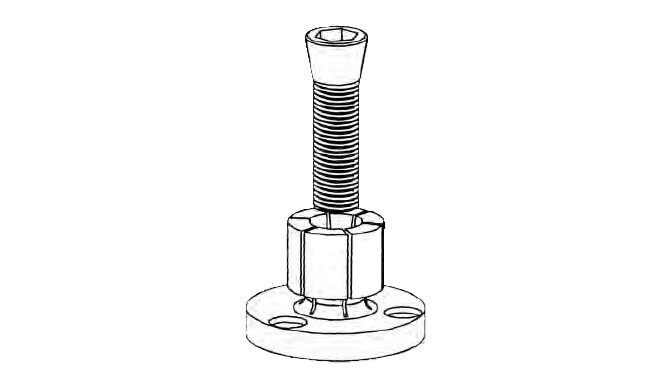

这些夹子是结合Mitee-Bite®产品Uniforce®夹和Hytec盒拉缸。两个拉缸提供电力的5个最受欢迎的Uniforce夹子。人会创造必要的力量来实现夹的额定在5000 psi液压力量。其他列强夹的最大额定值仅2500 psi。这允许高效的使用这些夹在低压系统中然而,从来没有超过最大压力额定值夹/缸总成。
拉缸的设计提供的墨盒安装在腔夹具建设者。所需的腔正常只是一个圆柱形孔去毛刺压力孔相交,提供流体连接。在可能的情况下,针插入活塞的后面。这些可以引导针洞钻sub-plate防止汽缸旋转调整时。通气孔应该提供,可以在适当的地方加上销孔。
外部停止防止超程夹如果驱动没有工件。
- 最小的空间需求
- 减少重复的运动伤害
- 5000 psi和2500 psi最大版本
- 气缸不需要额外的设备空间
- 杆刮水器排除污染物
- 电镀& Power-Tech™过程抵抗腐蚀
- 单作用弹簧返回
Mitee-Bite和Uniforce Mitee-Bite产品公司的注册商标。
查看目录——Uniforce夹为我们
