阀
在单个作用电路上，建议使用1⁄4 NPT“ T”端口检查阀（零件编号500171）和SAE-4（零件号500173），在该电路中，每个电源源有多个方向阀。这些止回阀非常适合在回路压力波动可能影响释放的夹具的电路中使用。任何时候使用此返回线压力尖峰可能会导致无障碍的执行器移动并影响操作员的安全。它们是专门为Hytec的100969和No. 100970定向控制阀而设计的。
所有单个表演或双作用电路都需要1⁄4 NPT（500172）和SAE-4（500174）“ P”端口检查阀，每个电源源都有多个方向阀。这些检查阀可防止电源压力波动影响夹紧电路的压力。如果没有此检查阀，则在一个电路中移动方向控制阀将导致另一个电路中夹紧压力的暂时损失。
查看目录 - 检查阀 -我们

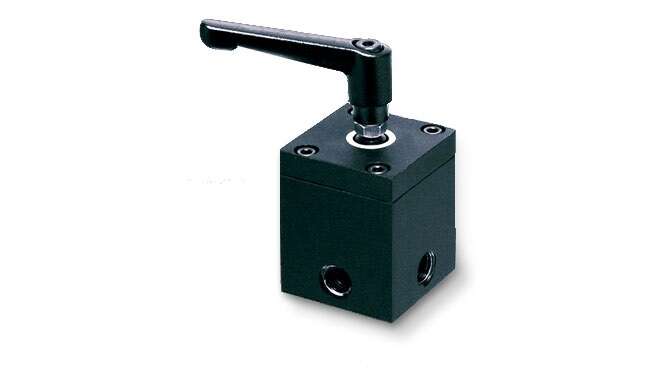

3向/4向，2位定向控制阀。歧管安装的理想选择。
特征
与Hytec的100969和100970相似，此3路/4路的两位定向控制阀非常适合在固定装置上歧管。阀门的零裂面设计是恒定压力应用的正确选择。它的尺寸较小，您可以最大化可用的固定装置空间。
该阀采用标准ANSI，DO3安装和端口配置设计。可以将控制杆放置在没有工具的24个位置中的任何一个中。通过松开脱刀，可以进行无限的调整。内部停止和驱动器以及竖井雨刷密封可提供出色的污染物。
该阀没有止回阀，仅适用于每个液压源一个阀门的系统。对于多个阀门应用，只需添加100974止回阀子板即可。还可以添加移植子板100972和100973或歧管100975。
- 3路/4路2位，被驱动
- ANSI，DO3安装配置
- 单个或双重表演系统
- 手动操作，90度。摇摆
- 1500 PSI最大返回线压力
- 可选的SAE或NPT移植子板
- 无限手柄调整
- 5,000 psi最大
- 竖井刮水器不包括污染物
- 可选的检查阀子板
查看目录 - 歧管安装阀 -我们
托盘应用或其他专业控制电路的理想选择。
特征
Hytec的飞行员操作的检查阀提供了独特的Poppet密封设计，使其非常适合托盘应用或其他专用控制电路，而零泄漏是必不可少的。它们可以在任何应用中都使用，其中必须将压力保持在电路的一部分中，直到单独的飞行员信号打开阀门并允许在反向方向上自由流动为止。
释放阀所需的试点压力约为释放压力的三分之一。驾驶活塞被密封以防止飞行员流过阀门。
这些阀与Hytec的自动托盘耦合系统和双作用手动托盘阀一起使用。可更换的过滤器元件保护止回阀和其他系统组件免受污染。为过滤器或止回阀弹药筒服务不需要电路管道拆卸。建议使用一个额外的过滤器来保护双作用夹具的返回侧。
- 可更换的墨盒设计阀
- 所有三个端口中的过滤器都保护止回阀和下游组件
- 过滤器是可以替换的，而无需拆卸管道
- SAE O形圈端口
- 10微米（25微米绝对）过滤水平
- 特别加强的滤波器元件抵抗压力尖峰的疲劳
- 最大5,000 psi
- No. 100915替换并直接与No. 100856互换
查看目录 - 飞行员阀 -我们
阀可调节：1,000至5,000 psi
特征
降压阀的设计旨在降低液压电路一部分的最大压力：该阀从入口到出口开放，直到达到预选的压力，此时阀门关闭以限制二级电路的压力。消除了每个压力水平的单独电源的需求。
阀门和吊销是精确的地面，可确保泄漏几乎为零，并消除了对箱排水管的需求。排水端口（T）仅在内部安全浮雕阀设置过程中使用。该可调节的浮雕阀可以设置为刚好在减压设置的上方，因此仅当污染或其他故障时，它才能阻止压力减小阀关闭，从而导致出口压力升高到浮雕阀设置之上。尽管很少将其永久置于电路中，但绝不应插入排水端口。
- 阀可从1,000至5,000 psi出口压力调节
- 内部检查阀允许自由流向反向方向
- 5 gpm处的最大流速
- NPT，SAE或歧管坐骑
- 自动重新打开以补充失去压力
查看目录 - 还原阀 -我们
可调节序列压力范围：0至4,000 psi。
特征
序列阀通过将压力引导到压力控制序列中的两个电路，以控制液压系统中事件的顺序。例如，这允许在锁定工作支持之前将夹具驱动。
最初，阀门关闭。油流到初级电路，直到压力到达阀门设置。然后，阀门在持有原发压的同时打开将油输送到二级电路。一旦二次压力和一级压力相等，两个电路中的压力均匀增加。任何电路都无法减轻压力。
- 序列压力范围可调节从0到4,000 psi
- 可用于运行高达5,000 psi的液压系统
- 不会降低次级回路的压力
- 最小操作压力应为序列压力设置的120％
- 内部检查阀允许自由流向反向方向
- 最大流量5 gpm
- 适用于单作和双作用电路
- NPT，SAE或歧管安装
查看目录 - 测序阀 -我们
单站子板（编号100972和100973）
这些D03子板可用于100971定向控制阀和100974止回阀子板。这些组件将提供传统的移植，远程安装的方向控制阀，以用于多个阀门系统。这些子板也只能与单个阀系统中的100971定向控制阀一起使用。（对于单阀应用，请考虑使用阀100969和100970。）可选安装支架（第500175号）。
两站歧管（第100975号）
该歧管提供了安装两个，100971个方向控制阀。外部管道减少了，因为两种DO3安装模式都具有相同的压力和储罐端口。检查阀子板100974还必须用于劳动电路。
检查阀子板（第100974号）
在需要入口和出口检查的应用中，将其用于定向控制阀。（端口P和T）当将两个或更多阀连接到相同的压力源时，这些检查阀可防止一个系统中的压力波动影响另一个系统。没有此检查阀子板，系统中一个阀的转移会导致另一个阀的损失。此检查阀子板使用与我们的100971方向控制阀相同的DO3安装配置。它简单地放置在阀下。包括安装螺钉。
查看目录 - 控制阀附件 -我们
